MINTÉRMINOS y MAXTÉRMINOS

 Miniterminos y maxterminos

En este caso tenemos un problema donde resolveremos una serie de compuestas lógicas a partir de la tabla de verdad

Imágenes




una vez con las operaciones resueltas, procedemos a buscar el numero de compuertas que necesitamos y con base en eso buscamos los componentes en proteus y hacemos la simulación en todas sus convinaciones, con el objetivo de confirmar la tabla de verdad

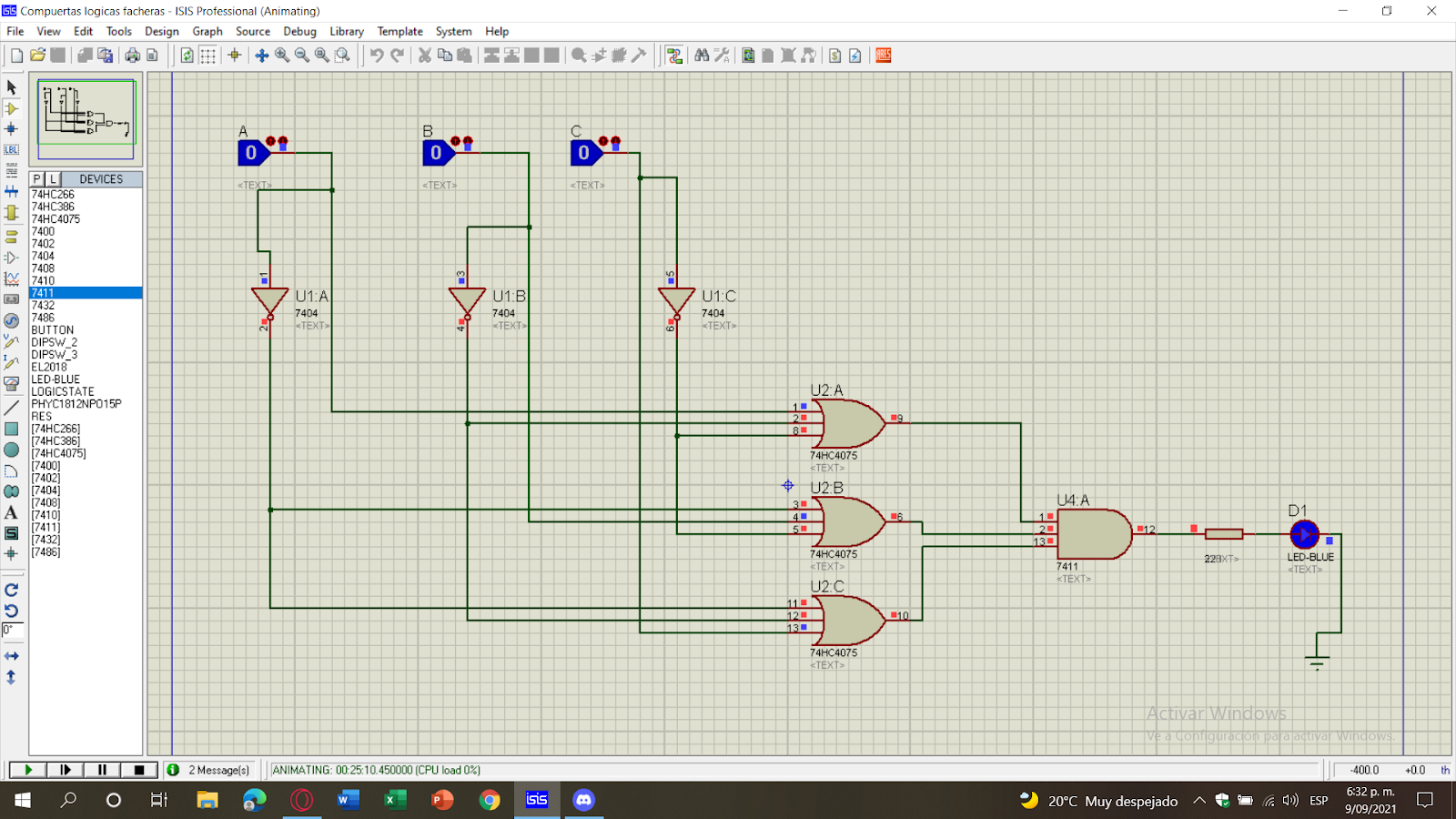

 MAXITERMINOS

los maxtemrinos debeiran de la tabla en base de los productos

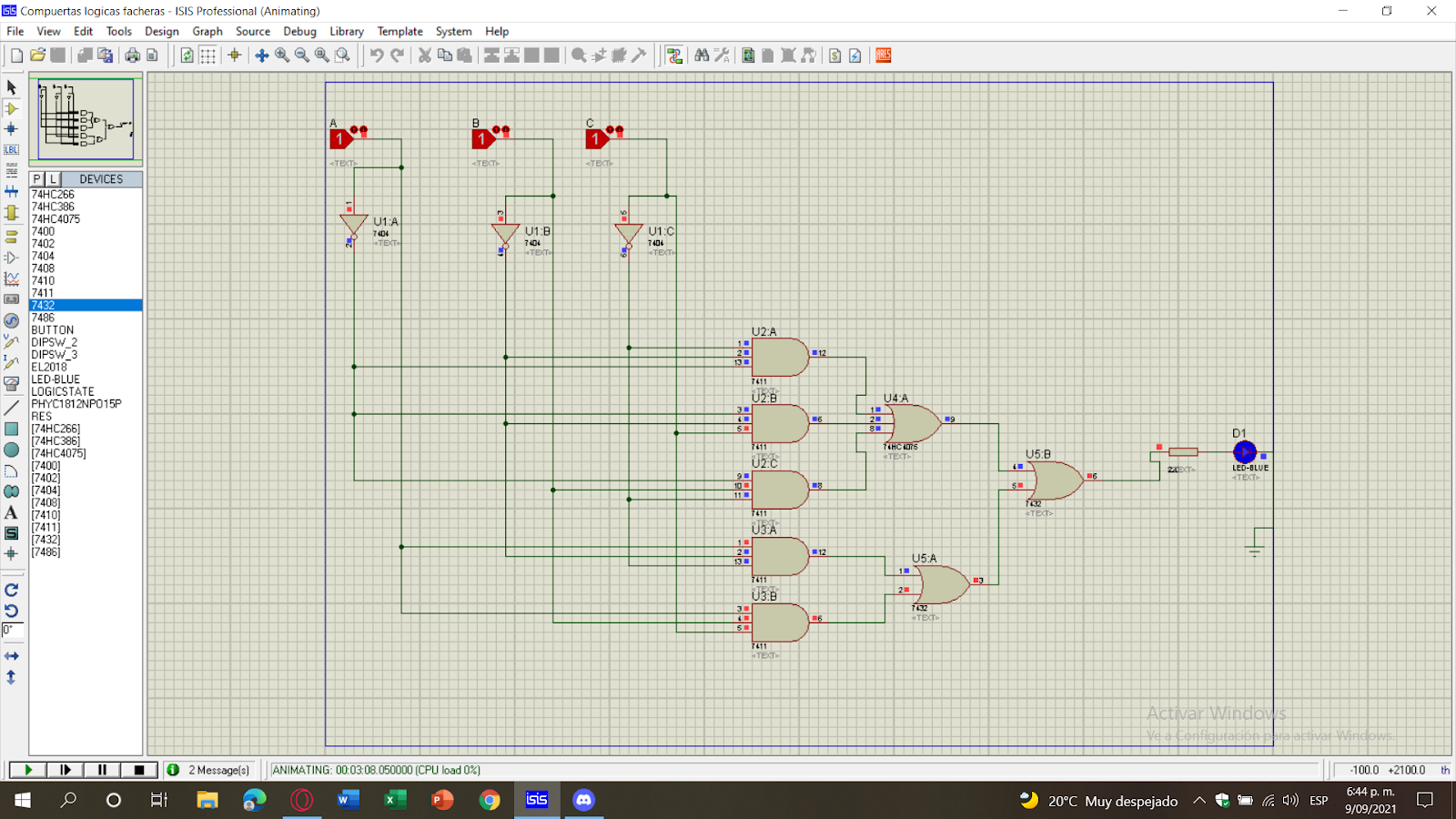

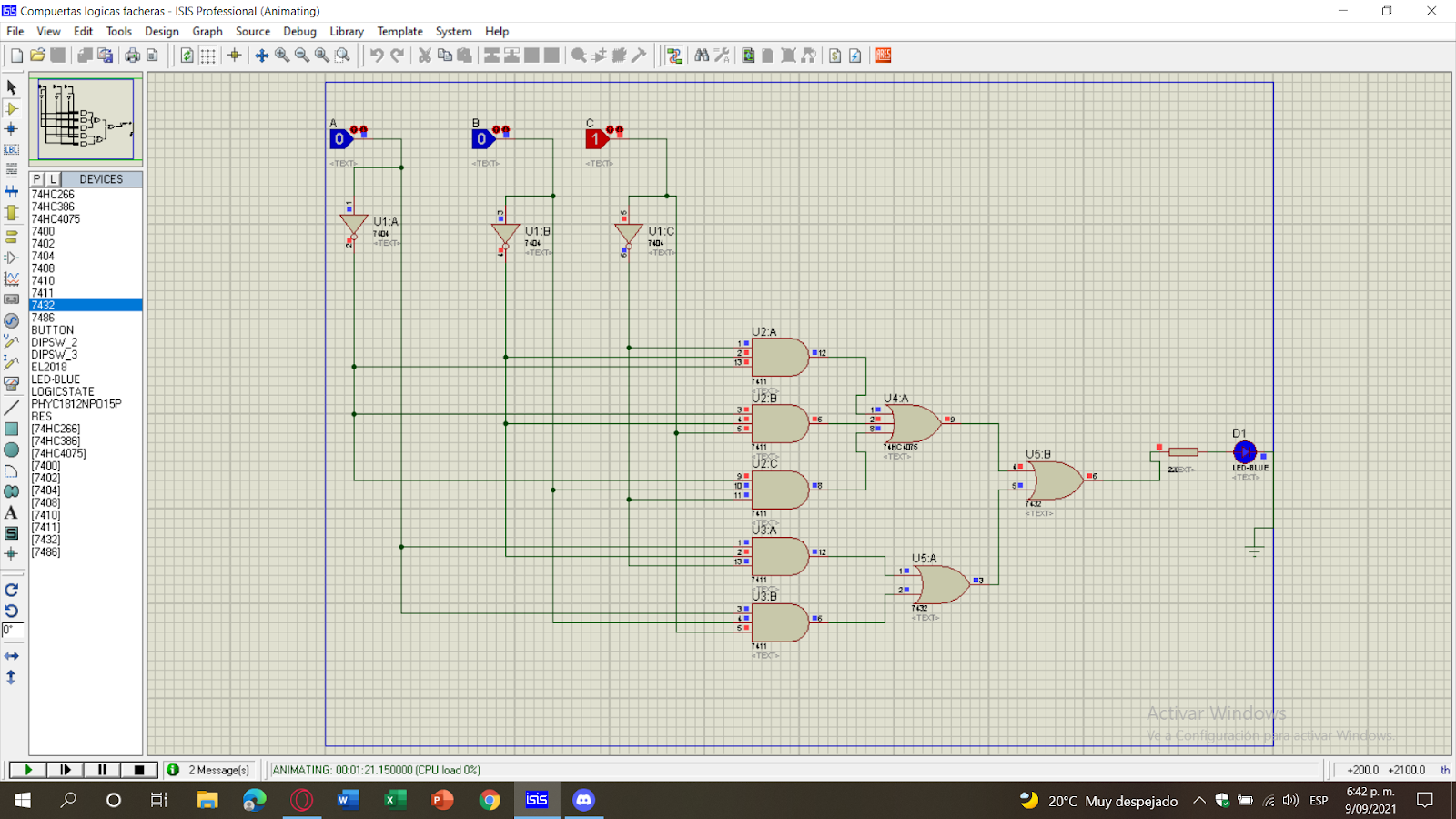

MINITERMINOS

en los miniterminos deben de poder aplicar la mista convinacion para la tabla de valores


Ahora con esa comprobacion solo nos queda

para poder ver el circuito funcionando, aqui esta un enlace para tinkercad y poder ver como trabaja

 MAXITERMINOS



MINITERMINOS



Muchas gracias por leer y que tengas un excelente día
